Válvula Gaveta: O Guia Definitivo do Mecanismo "Tudo ou Nada"

Já parou para pensar o que o portão gigante de uma represa e uma pequena tubulação de água na sua cidade têm em comum? A resposta está em um dos componentes mais fundamentais e engenhosos da engenharia de fluidos: a válvula gaveta. Pense nela não como uma torneira que você ajusta, mas como um portão robusto: ou está totalmente aberto, ou totalmente fechado.

Neste guia, vamos mergulhar fundo no universo da válvula gaveta. Esqueça os manuais complicados! Vamos usar uma analogia simples para desvendar como ela funciona, por que é tão crucial e como a tecnologia de simulação está otimizando seu uso. Prepare-se para ver as tubulações com outros olhos.

O que é uma Válvula Gaveta e Por Que Ela é Tão Importante?

Uma válvula gaveta é um dispositivo de bloqueio de fluxo. Sua missão é clara e direta: iniciar ou interromper o fluxo de um fluido em uma tubulação. Ela não foi feita para regular a quantidade de passagem, mas sim para garantir um bloqueio total ou uma passagem livre e sem obstruções.

Pense nela como o portão de uma eclusa ou represa. Quando o portão (a gaveta) está levantado, a água (o fluido) passa com força total e mínima resistência. Quando o portão desce, ele veda a passagem completamente, garantindo que nada passe. Simples, eficiente e extremamente poderoso.

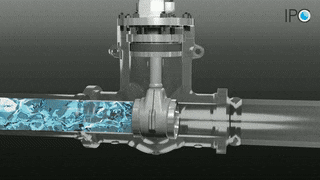

A Anatomia da Válvula: Desvendando as Peças-Chave

Para entender de verdade o funcionamento, precisamos "desmontar" a válvula. Cada componente tem um papel crucial no seu desempenho robusto.

• Corpo: A carcaça principal da válvula, que se conecta à tubulação. É a estrutura que abriga todo o mecanismo interno.
• Gaveta (ou Cunha): O coração da válvula. É a peça móvel que sobe e desce para liberar ou bloquear o fluxo, como o portão da nossa analogia.
• Haste: A "alavanca" que conecta o volante à gaveta. Ao girar o volante, a haste sobe ou desce, movimentando a gaveta.
• Volante: A roda que o operador gira para abrir ou fechar a válvula. É a interface entre o ser humano e o mecanismo.

Vantagens e Desvantagens: A Hora Certa de Usar

Como toda ferramenta de engenharia, a válvula gaveta tem seu momento de brilhar. Conhecer seus pontos fortes e fracos é essencial para qualquer projeto.

Por que amamos a Válvula Gaveta:

1. Baixa Perda de Carga: Quando totalmente aberta, a passagem é reta e livre, causando mínima resistência ao fluxo.
2. Vedação Excelente: Projetada para um fechamento estanque, é ideal para aplicações que exigem bloqueio total.
3. Versatilidade: Funciona bem com uma grande variedade de fluidos, incluindo líquidos e gases.

Pontos de Atenção:

1. Não serve para Regular: Usá-la parcialmente aberta causa vibração e desgaste rápido da gaveta e da sede, comprometendo a vedação.
2. Operação Lenta: Exige várias voltas no volante para abrir ou fechar completamente, não sendo ideal para emergências que pedem ação rápida.

[Veja mais sobre: Tipos de Válvulas Industriais]

A Tecnologia a Favor da Eficiência: O Papel da Simulação

Hoje, não projetamos mais no escuro. Ferramentas de simulação computacional, como a Dinâmica dos Fluidos Computacional (CFD), são essenciais para otimizar o design e a manutenção das válvulas.

Com a simulação, engenheiros e estudantes podem:

• Visualizar como o fluido se comporta dentro da válvula.
• Prever pontos de desgaste e erosão antes que aconteçam.
• Testar novos materiais e designs sem a necessidade de construir protótipos físicos caros.

É como ter um laboratório virtual para garantir que cada válvula gaveta opere com máxima eficiência e segurança.

)

[Fonte: Estudo sobre CFD em Válvulas da Autodesk]

Conclusão: O Poder da Simplicidade "Tudo ou Nada"

A válvula gaveta pode não ter o glamour de tecnologias mais complexas, mas sua simplicidade e robustez a tornam um pilar insubstituível na indústria. Ela nos ensina uma lição valiosa: às vezes, a melhor solução é a mais direta. Assim como o portão de uma represa, seu poder reside na sua capacidade de dizer um "sim" ou um "não" definitivo ao fluxo.

Da próxima vez que você vir uma grande tubulação, lembre-se do mecanismo engenhoso que provavelmente está ali dentro, garantindo que tudo flua exatamente como deveria. O conhecimento é a primeira etapa para a inovação.
